「学习笔记」WebGL 与 Shader 着色器渲染实践

Mar 23, 2025 · 6 分钟阅读 · TypeScript Web游戏 WebGL Shader 学习笔记 ·

文章目录

1. WebGL基础

WebGL（Web Graphics Library, Web图形库）是 Web 上新的3D图形标准/规范，它是为渲染2D图形和交互式3D图形而设计的JavaScript API。源自 OpenGL（Open Graphics Library, 开放图形库）的ES2.0库。OpenGL是用于渲染2D、3D矢量图形的跨语言、跨平台的应用程序编程接口（API）。

WebGL 提供了与 ES2.0（嵌入式系统）类似的API，WebGL代码是在HTML<canvas>标签中使用，它是允许浏览器使用计算机上的图形处理单元 (GPU) 的一种规范。

事实上 WebGL 是一个光栅化引擎，它可以根据你的代码绘制出点、线和三角形，任何复杂的场景可以通过组合使用点、线、三角形来实现。

WebGL在计算机的GPU中运行，GPU上运行的代码是GLSL（OpenGL Shading Language）编写的成对的方法，即顶点着色器和片段着色器，每一对组合起来称作一个 program（着色程序）。

顶点着色器的作用是计算顶点的位置。根据计算出的一系列顶点位置，WebGL可以对点，线和三角形在内的一些图元进行光栅化处理。
片段着色器的作用是计算出当前绘制图元中每个像素的颜色值。

WebGL 使用右手坐标系统 — x轴向右，y轴向上 z轴指向屏幕外，坐标范围归一化到[-1, 1]的立方体内。顶点是在3D坐标系中拥有坐标位置等信息的一个点，使用顶点建立不同类型的物体。

顶点包含的属性：位置、颜色、法线(描述顶点朝向)、纹理(顶点用来装饰模型表面的一张2D图片)。

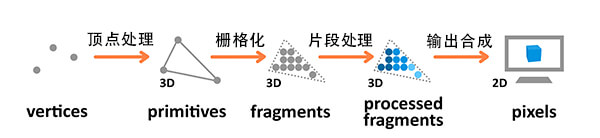

2. 渲染流程

渲染流程是将准备好的模型输出到屏幕的过程。3D 渲染流程会接受使用顶点描述 3D 物体的原始数据（点、线、三角形）作为输入用于处理，并计算其片段 (fragment), 然后渲染为像素 (pixels) 输出到屏幕。

管线：从顶点数据到最终渲染图像的一系列处理步骤。

顶点处理：将独立的顶点信息组合成原始数据并设置其在 3D 空间中的坐标，方便显示器识别。
栅格化：将原始数据 (从顶点信息转换过来的) 转换为一系列的片段。
片段处理：基于给定参数计算最终的颜色，关注的是纹理和光照。
输出合成：所有来自3D空间的原始数据的片段会被转换到2D像素网格中，然后打印到屏幕像素上。

3. GLSL语言基础

3.1 GLSL 宏

宏（macros）是一种预处理器指令，主要用于条件编译或定义常量等场景。

GLSL提供的常见预处理指令：
- 和C语言用法相同的指令：#define，#undef，#if，#ifdef，#ifndef，#else，#elif，#endif，#pragma，#error。注意GLSL没有提供#include指令。
- 不同于C语言的指令：#extension，#version，#line（用法：#line 3 40 //3是下一行的行号，40是当前shader文件的编号）。
常见宏常量：
- __LINE__：当前行号，行号的起始号可以通过#line定义。
- __FILE__：不是当前shader的文件名，而是十进制整数，是shader程序内对该文件的编号。
- __VERSION__：GLSL版本，整数类型。如果版本是3.30，值就是330。

3.2 GLSL 数据类型与变量声明

标量：float, int, bool
向量：vec2, vec3, vec4（浮点数向量）
矩阵：mat2, mat3, mat4（浮点数矩阵）
采样器：sampler2D（2D纹理）, samplerCube（立方体纹理）

// 标量
float a = 1.0;
int b = 2;
bool c = true;
// 向量
vec2 v2 = vec2(1.0, 2.0);
vec3 v3 = vec3(1.0, 2.0, 3.0);
vec4 v4 = vec4(1.0, 2.0, 3.0, 4.0);
// 矩阵
mat2 m2 = mat2(1.0, 0.0, 0.0, 1.0); // 2*2
mat3 m3 = mat3(1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0); // 3*3
mat4 m4 = mat4(1.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 0.0, 1.0); // 4*4
// 采样器
uniform sampler2D textureSampler;
// 结构体
struct myStruct {
  vec4 position;
  vec4 color;
  vec2 uv;
};
myStruct structVar = myStruct(vec4(0.0, 0.0,0.0,0.0), vec4(1.0, 1.0, 1.0, 1.0), vec2(0.5, 0.5));
// 数组
float array[4];
for(int i =0; i < 4; i ++) { array[i] = 0.0; }

3.3 控制流程

GLSL支持标准的C/C++控制流程，包括：if-else/switch-case,for/while/do-while,break/continue/return。没有goto，若要跳出可使用discard。该语句仅在片元着色器下有效，需要注意的是使用该语句会导致管线放弃当前片元，不会写入帧缓存。

3.4 函数

函数定义和使用方法和C语言类似，但有两大区别：GLSL函数不支持递归；参数限定符是in，out，inout，const in。

参数限定符:
- in：缺省时的默认限定符，指明参数通过值传递。
- inout：指明参数通过引用传递，可读性。
- out：指明参数的值不可读，但在函数返回时可以写。
- const in：指明参数通过值传递，且传入的值不可修改，给编译器提供更多优化空间。

函数返回值：返回函数计算的数据；若无返回值，需要使用void代替。

使用out参数返回数据

void computeData(out vec3 result) {
    result = someValue;// 计算数据，可以传入多个out参数计算并返回
}
void main() {
    vec3 outputData;
    computeData(outputData); // 在outputData中包含了computeData函数计算的数据
}

返回值返回数据

vec3 computeData() {
    return someValue;// 计算数据，只能返回一个数据
}
void main() {
    vec3 outputData = computeData(); // 返回函数计算的数据
}

常见的GLSL内置函数：
- 三角函数：sin、cos、tan、asin、acos、atan；
- 指数函数：pow、exp、log、exp2、log2；
- 平方根和立方根函数：sqrt、inversesqrt；
- 绝对值函数：abs；
- 取整函数：floor、ceil、round；
- 分段函数：step、smoothstep；
- 矢量运算函数：length、distance、dot、cross、normalize；
- 向量构造函数：vec2、vec3、vec4；
- 矩阵构造函数：mat2、mat3、mat4；
- 条件函数：mix、clamp；
- 几何函数：reflect、refract；
子程序（Subroutine）是一种机制，允许在运行时通过变量值动态选择函数调用，而无需切换着色器或使用条件判断。主要优势是提高性能，避免条件判断或频繁切换着色器。例如：使用Subroutines选择着色器功能

// 定义subroutine类型
subroutine vec3 shadeModelType(vec4 position, vec3 normal);
// 定义一个上述类型的uniform变量shadeModel：
subroutine uniform shadeModelType shadeModel;
// 定义两个函数，作为subroutine的一部分
subroutine(shadeModelType)
vec3 phongModel(vec4 position, vec3 normal) {
  // 数据计算1
}
subroutine(shadeModelType)
vec3 diffuseOnly(vec4 position, vec3 normal) {
  // 数据计算2
}

在着色器的main函数中，通过子程序uniform变量shadeModel调用具体的函数：

LightIntensity = shadeModel(position, normal);

subroutine变量的赋值在C++代码内进行:

// 使用glGetSubroutineIndex函数查询每个subroutine函数的索引
GLuint adsIndex = glGetSubroutineIndex(programHandle, GL_VERTEX_SHADER,"phongModel" );
GLuint diffuseIndex = glGetSubroutineIndex(programHandle, GL_VERTEX_SHADER, "diffuseOnly");
// 选择合适的subroutine函数
glUniformSubroutinesuiv(GL_VERTEX_SHADER, 1, &idx1);

3.5 限定符

参数限定符：用于修饰函数的参数，定义参数是如何被传递的。它们仅用于函数参数。

限定符	描述
in	默认。表示参数按值传递，函数内部对参数的修改不会影响调用者的原始变量。
out	表示参数按引用传递，函数内部会写入该参数，并且修改结果会传回给调用者。传入的变量不需要初始化。
inout	表示参数按引用传递，函数既读取其初始值，又写入新值。修改结果会传回给调用者。

精度限定符：主要用于移动端（OpenGL ES）开发，它指定了浮点数、整数和采样器变量的计算精度和范围。选择合适的精度可以优化性能和功耗。

限定符	描述	适用类型
highp	高精度。提供最大的范围和精度，但速度最慢。适用于顶点着色器中的位置计算。	`float`, `int`, `sampler`
mediump	中精度。范围和精度介于两者之间。是片元着色器中浮点数的常用选择。	`float`, `int`, `sampler`
lowp	低精度。范围和精度最小，但速度最快。适用于颜色等不需要高精度的计算。	`float`, `int`, `sampler`

存储限定符：用于定义变量的存储位置、生命周期以及如何在着色器阶段之间传递数据。

限定符	作用域	描述	常见用途
const	全局/局部	声明编译时常量。必须在声明时初始化，且之后不能修改。	`const float PI = 3.14159;`
attribute	顶点着色器	（已废弃，用于旧版 GLSL/WebGL 1.0）从顶点缓冲区接收每个顶点的数据。	顶点坐标、法线、颜色、纹理坐标。
uniform	全局	声明在着色器程序执行期间保持不变的全局变量。由 CPU 应用程序（如 Cocos 引擎）设置。	变换矩阵、光源位置、颜色、时间。
varying	全局	（已废弃，用于旧版 GLSL/WebGL 1.0）用于从顶点着色器向片元着色器传递插值后的数据。	在 Cocos 中，已被 `in`/`out` 取代。
in	全局/局部	用于着色器的输入。	- 顶点着色器：接收顶点属性（替代 `attribute`）。 - 片元着色器：接收来自顶点着色器的插值数据（替代 `varying`）。
out	全局/局部	用于着色器的输出。	- 顶点着色器：输出数据到片元着色器（替代 `varying`）。 - 片元着色器：输出最终颜色（如 `gl_FragColor` 或自定义多渲染目标）。
buffer	全局	用于声明着色器存储缓冲对象，支持读写操作。	计算着色器或复杂数据处理。
shared	全局	用于计算着色器中，声明在本地工作组内共享的变量。	工作组内的线程间通信。

使用注意事项：
- Cocos Creator使用宏系统来处理跨平台兼容性。可能会在代码中看到 attribute 和 varying，但它们会被预处理器在编译时转换为 in 和 out。最佳实践是遵循 Cocos 官方示例和头文件，使用现代风格（in/out 结构体）。
- 分清 in/out 的双重角色：它们既是存储限定符（用于阶段间传递），也是参数限定符（用于函数参数）。根据上下文判断其含义。
- 精度选择：在移动端项目中，养成关注精度的习惯。对于颜色和简单的计算，优先使用 mediump 或 lowp 以提升性能。
- const 与 uniform：const 是编译时常量，在着色器内部定义；uniform 是运行时常量，由外部应用程序设置。
- out 与 inout：函数参数中，如果不关心传入值，只用它来输出结果，用 out；如果既要读入又要修改后写出，用 inout。

4. 输入输出

GLSL 核心概念
- 属性（Attributes）：顶点着色器的输入数据，每个顶点都有自己的一组属性值（位置，纹理坐标，法线等）。
- 全局变量（Uniforms）：在顶点着色器和片段着色器之间共享的数据，通常用于传递常量或只读数据（如变换矩阵、光照参数、材质属性等）。
- 纹理（Textures）：存储在 GPU 上的图像数据，通常用于为物体表面添加细节。通过 sampler2D 类型的全局变量进行访问，并使用 texture2D 函数进行采样。
- 可变量（Varyings）：在顶点着色器和片段着色器之间传递的数据（纹理坐标、法线、颜色等），顶点着色器计算出的值会通过插值传递给片段着色器。

WebGL每次绘制只关心两件事：裁剪空间中的坐标值（顶点着色器提供）和颜色值（片段着色器提供）。每一个着色器都是一个方法，一个顶点着色器和一个片段着色器的组合就是一个着色程序，一个典型的WebGL应用会有多个着色程序。

顶点着色器：
- 输入：attribute（顶点属性）
- 输出：varying（传递给片段着色器的变量）
片段着色器：
- 输入：varying（从顶点着色器传递来的变量）
- 输出：gl_FragColor（片段颜色）

// 顶点着色器
attribute vec3 a_position; // 顶点位置属性，每个顶点都有一个三维位置
attribute vec2 a_texCoord; // 纹理坐标属性，每个顶点都有一个二维纹理坐标
varying vec2 v_texCoord;   // 可变量，用于将纹理坐标从顶点着色器传递到片段着色器
void main() {
    // 将顶点位置(属性a_position) 转换为 裁剪空间坐标(内置变量gl_Position)
    gl_Position = vec4(a_position, 1.0); //gl_Position 是内置变量，表示裁剪空间坐标（四维）
    // 将纹理坐标从顶点着色器传递到片段着色器
    v_texCoord = a_texCoord; // v_texCoord 会在片段着色器中通过插值计算出每个片段的纹理坐标
}

// 片段着色器
precision mediump float;    // 片段着色器没有默认精度，需要设置一个精度，mediump 表示中等精度
varying vec2 v_texCoord;    // 可变量，从顶点着色器传递来的二维纹理坐标
uniform sampler2D u_texture;// 纹理采样器(全局变量)，用于从纹理中采样颜色
void main() {
    // 从纹理中采样颜色：从纹理u_texture中根据纹理坐标v_texCoord采样颜色
    gl_FragColor = texture2D(u_texture, v_texCoord); // gl_FragColor 是内置变量，表示当前片段的颜色
}

5. 实践：绘制三角形和矩形

<!doctype html>
<html>
<head>
    <meta charset="utf-8" />
    <title>WebGL Demo</title>
</head>
<body>
<!-- 顶点着色器 -->
<script id="vertexShader" type="notjs">
    attribute vec4 a_position;
    void main() {
      gl_Position = a_position;
    }
</script>
<!-- 片段着色器 -->
<script id="fragmentShader" type="notjs">
    precision mediump float;
    uniform vec4 u_color;
    void main() {
      gl_FragColor = u_color;
    }
</script>
<!-- 我们需要编译着色器对然后提交到GPU， 可以创建GLSL字符串 或者 放在非JavaScript类型的标签中 -->
<script>
    "use strict";
    main();// 运行main
    // 定义main
    function main() {
        // 创建一个HTML<canvas>标签
        const canvas = document.createElement('canvas');
        document.getElementsByTagName('body')[0].appendChild(canvas);
        canvas.width = 400;
        canvas.height = 300;
        // 创建一个WebGL渲染上下文
        const gl = canvas.getContext('webgl');
        if (!gl) {
            console.log('不支持WebGL');
            return;
        }

        // 创建 顶点着色器
        const vertexShaderSource = document.querySelector("#vertexShader").text;
        const vertexShader = createShader(gl, gl.VERTEX_SHADER, vertexShaderSource);
        // 创建 片段着色器
        const fragmentShaderSource = document.querySelector("#fragmentShader").text;
        const fragmentShader = createShader(gl, gl.FRAGMENT_SHADER, fragmentShaderSource);
        // 将 顶点着色器和片段着色器 link（链接）到一个 program（着色程序）
        const program = createProgram(gl, vertexShader, fragmentShader);

        // 从着色程序中 找到输入属性值(顶点位置a_position)所在的位置
        const positionAttributeLocation = gl.getAttribLocation(program, "a_position");
        // uniform locations 二维纹理坐标
        const colorUniformLocation = gl.getUniformLocation(program, "u_color");

        // 属性值从缓冲中获取数据，先创建一个缓冲
        const positionBuffer = gl.createBuffer();
        // 绑定位置信息缓冲 到 绑定点(ARRAY_BUFFER)
        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);

        // 把提供的gl_Position裁剪空间坐标 对应到 画布像素坐标(屏幕空间)
        gl.viewport(0, 0, gl.canvas.width, gl.canvas.height);
        // 清空画布
        gl.clearColor(0, 0, 0, 0); // r, g, b, alpha
        gl.clear(gl.COLOR_BUFFER_BIT);

        // 使用着色程序（一个着色器对）
        gl.useProgram(program);
        // 启用对应属性（缓冲中获取数据给着色器中的属性）
        gl.enableVertexAttribArray(positionAttributeLocation);

        // vertexAttribPointer 告诉属性怎么从positionBuffer中读取数据 (ARRAY_BUFFER)
        const size = 2;          // 每次迭代运行提取两个单位数据
        const type = gl.FLOAT;   // 每个单位的数据类型是32位浮点型
        const normalize = false; // 不需要归一化数据
        const stride = 0;        // 0 = 移动单位数量 * 每个单位占用内存（sizeof(type)）每次迭代运行运动多少内存到下一个数据开始点
        const offset = 0;        // 从缓冲起始位置开始读取
        gl.vertexAttribPointer(positionAttributeLocation, size, type, normalize, stride, offset);
        // 绘制一个三角形
        drawTriangle(gl, colorUniformLocation);
        //  绘制10个矩形
        drawRectangle(gl, colorUniformLocation);
    }

    // 定义 创建着色器 方法，输入参数：渲染上下文，着色器类型，数据源
    function createShader(gl, type, source) {
        const shader = gl.createShader(type); // 创建着色器对象
        gl.shaderSource(shader, source); // 提供数据源
        gl.compileShader(shader); // 编译 -> 生成着色器
        const success = gl.getShaderParameter(shader, gl.COMPILE_STATUS);
        if (success) {
            return shader; //成功返回，否则打印信息，然后删除当前着色器
        }
        console.log(gl.getShaderInfoLog(shader));
        gl.deleteShader(shader);
    }

    // 定义 创建着色程序 方法，将两个着色器 link（链接）到一个 program（着色程序）
    function createProgram(gl, vertexShader, fragmentShader) {
        const program = gl.createProgram();
        gl.attachShader(program, vertexShader);
        gl.attachShader(program, fragmentShader);
        gl.linkProgram(program);
        const success = gl.getProgramParameter(program, gl.LINK_STATUS);
        if (success) {
            return program;//成功返回，否则打印信息，然后删除当前着色程序
        }
        console.log(gl.getProgramInfoLog(program));
        gl.deleteProgram(program);
    }

    // 绘制一个三角形
    function drawTriangle(gl, colorUniformLocation){
        // 通过绑定点向缓冲中存放数据(三个二维点坐标, 坐标范围[-1, 1])
        gl.bufferData(gl.ARRAY_BUFFER, new Float32Array([ // WebGL需要强类型数据，创建32位浮点型数据序列
            -1, -1,
            1,-1,
            0, 1,
        ]), gl.STATIC_DRAW); // STATIC_DRAW表示不会经常改变的数据
        // 随机颜色 gl.uniform4f(location, x, y, z, w);
        gl.uniform4f(colorUniformLocation, Math.random(), Math.random(), Math.random(), 1);
        // 执行绘制命令
        const primitiveType = gl.TRIANGLES; // 图元类型 为 gl.TRIANGLES（三角形）
        const offset = 0;
        const count = 3; //顶点着色器将运行三次
        gl.drawArrays(primitiveType, offset, count); //根据三个gl_Position值绘制一个三角形,在裁剪空间中每个方向的坐标范围都是 -1 到 1 。
    }

    // 绘制10个矩形
    function drawRectangle(gl, colorUniformLocation){
        // 绘制 10 个随机颜色的随机矩形
        for (let i = 0; i < 10; ++i) {
            // 随机矩形，坐标范围[-1, 1]
            const x = Math.random()*2-1;
            const y = Math.random()*2-1;
            const w = Math.random()*2-1; // 宽
            const h = Math.random()*2-1; // 高
            // 通过绑定点向缓冲中存放数据（六个二维点坐标）
            gl.bufferData(gl.ARRAY_BUFFER, new Float32Array([
                x, y,
                x, (y + h),
                (x + w), y,
                x, (y + h),
                (x + w), y,
                (x + w), (y + h),
            ]), gl.STATIC_DRAW);
            // 随机颜色
            gl.uniform4f(colorUniformLocation, Math.random(), Math.random(), Math.random(), 1);
            // 执行绘制命令
            const primitiveType = gl.TRIANGLES;
            const offset = 0;
            const count = 6; //顶点着色器将运行六次(一个矩形相当于两个三角形)
            gl.drawArrays(primitiveType, offset, count);
        }
    }
</script>
</body>
</html>

<script type="notjs">：浏览器会忽略script标签的内容。

<script>标签内默认放置的是JavaScript代码。只能定义type="javascript"、type="text/javascript"或者不定义，浏览器才会将内容翻译成JavaScript。
编辑着色器也可以使用串联字符串或者多行模板字符串：

var shaderSource =
    "void main() {\n" +
    "  gl_FragColor = vec4(1,0,0,1);\n" +
    "}"; // 使用串联字符串
var shaderSource = `
    void main() {
      gl_FragColor = vec4(1,0,0,1);
    }`; // 多行模板字符串

6. 基于WebGL的开源图形库

Cocos Creator提供了内置的支持，可以直接在编辑器中编写和调试 GLSL 着色器。如果在浏览器中使用 WebGL，可以通过 THREE.js 等库来简化开发。下面是一些流行的基于 WebGL 的图形库：

库名	描述	主要特点	适用场景
Three.js	功能强大的 WebGL 库	易于上手，文档丰富，支持多种渲染器	3D 游戏开发，3D 可视化，3D 模型展示，数据可视化
Babylon.js	微软开发的 WebGL 库	高性能，支持物理引擎，PBR 材质	3D 游戏开发，3D 可视化，3D 场景编辑，VR/AR 应用
A-Frame	基于 HTML 的 VR 框架	基于 HTML 标记语言，支持 VR 设备	VR 应用开发，3D 网页内容，交互式 3D 场景
PlayCanvas	基于 WebGL 的游戏引擎	在线编辑器，多人协作，内置物理引擎	3D 游戏开发，3D 互动应用，实时 3D 场景编辑
PixiJS	高性能的 2D WebGL 渲染引擎	易于上手，高性能 2D 渲染，支持纹理打包	2D 游戏开发，2D 可视化，2D 动画，2D UI 组件
Regl	轻量级的 WebGL 封装库	高性能，低开销，灵活的渲染管道	数据可视化，科学计算，需要高性能和低开销的应用
Cannon.js	JavaScript 物理引擎	高性能物理模拟，支持多种碰撞检测算法	3D 游戏开发中的物理模拟，3D 仿真，3D 交互应用

END .
