深入JVM – 运行时数据区 与 垃圾回收机制

calendar Aug 23, 2019 · 4 分钟阅读 · java 后端开发 JVM  ·
分享到: weibo copy

Java 虚拟机运行时数据区

  1. 程序计数器（Program Counter Register）
  2. 本地方法栈（Native Method Stack）
  3. Java 虚拟机栈（VM Stack）
  4. Java 堆（Heap）（线程共享）
  5. 方法区（Method Area）（线程共享）

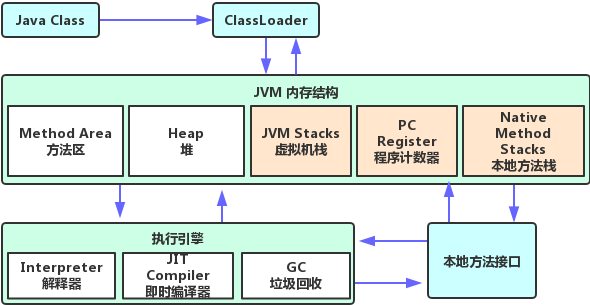

Java 运行过程

  1. Java源代码 经过Javac编译成 字节码（bytecode).class文件;
  2. 在运行时，通过 虚拟机(JVM)内嵌的解释器 将字节码转换成为最终的机器码。

常见的 JVM，都提供了 JIT(Just-In-Time)编译器，也就是通常所说的动态编译器，JIT 能够在运行时将热点代码编译成机器码，所以准确的说 Java 代码会解释执行或编译执行。

1.程序计数器（Program Counter Register）

  • 线程私有
  • 不会内存溢出
  • 作用：记住下一条 JVM 指令的执行地址。

2.Java 虚拟机栈（VM Stack）

  • 线程私有
  • LIFO（后进先出）
  • 存储栈帧，支撑 Java 方法的调用、执行和退出
  • 可能出现 OutOfMemoryError 异常（如果被设计成动态扩展，而扩展又未申请到足够的内存抛出）和 StackOverflowError 异常（如线程请求的栈深度大于最大深度抛出）

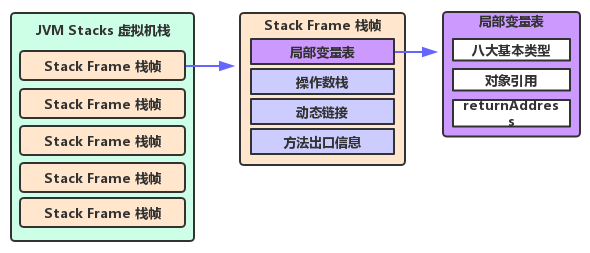

2.1 栈帧（Frame）

  • Java 虚拟机栈中存储的内容，它被用于存储数据和部分过程结构的数据结构，同时也被用来处理动态链接、方法返回值 和 异常分派
  • 一个完整的栈帧包含：局部变量表、操作数栈、动态连接信息、方法正常完成和异常完成的信息
  • 每个栈由多个栈帧组成，对应着每次方法调用时所占用的内存
  • 每个线程只能有一个活动栈帧，对应着当前正在执行的那个方法

2.2 局部变量表

  • 由若干个 Slot 组成，长度由编译期决定
  • 单个 Slot 可以储存一个类型为 boolean、byte、char、short、float、reference、returnAddress 的数据，两个 Slot 可以存储一个类型为 long 或 double 的数据
  • 局部变量表用于方法间参数的传递，以及方法执行过程中存储基础数据类型的值和对象的引用

2.3 操作数栈

  • 一个后进先出栈，由若干个 Entry 组成，长度由编译期决定
  • 单个 Entry 即可以存储一个 Java 虚拟机中定义的任意数据类型的值，包括 long 和 double 类型，但是存储 long 和 double 类型的 Entry 深度为 2，其他类型深度为 1
  • 在方法执行过程中，栈帧用于存储计算参数和计算结果；在方法调用时，操作数栈也用来准备调用方法的参数以及接收方法返回结果

2.4 栈的内存溢出（StackOverflowError）

  1. 栈帧过多导致内存溢出（方法的递归调用）
  2. 栈帧过大导致内存溢出
  3. JSON 数据转换可能导致内存溢出（可用@JsonIgnore 忽略不能转换的属性）

2.5 线程诊断

  1. 案例 1：cpu 占用过高
    • Linux 下，top打印所有进程，筛选 cpu 占用高的进程号，如：32655
    • 用ps H -eo pid,tid,%cpu | grep 32655打印 32655 的所有线程，定位到具体 cpu 占用过高的线程
    • jstack 进程id打印该线程的所有线程详情
    • 将线程 id 换算成 16 进制，对比打印出的线程详情，定位到具体线程，进一步定位到源代码具体代码行号。
  2. 案例 2：程序运行很长时间没有结果
    • 前面步骤同上，jstack 进程id打印该线程的所有线程详情
    • 在最后一段找到了 Found one Java-level deadlock，定位死锁的具体行号。

3.本地方法栈（Native Method Stack）

  • 线程私有
  • LIFO（后进先出）
  • 支撑 Native 方法的调用、执行和退出
  • 可能出现 OutOfMemoryError 异常 和 StackOverflowError 异常
  • 有一些虚拟机（如 HotSpot）将 Java 虚拟机栈和本地方法栈合并实现

3.1 Java 虚拟机栈和本地方法栈可能发生的异常情况：

  • 如果线程请求分配的栈容量超过 Java 虚拟机栈允许的最大容量时，Java 虚拟机将会抛出一个 StackOverflowError 异常
  • 如果 Java 虚拟机栈可以动态扩展，并且扩展的动作已经尝试过，但是目前无法申请到足够的内存去完成扩展，或者在建立新的线程时没有足够的内存去创建对应的虚拟机栈，那么 Java 虚拟机将会抛出一个 OutOfMemoryError 异常。

4.Java 堆（Heap）

  • 全局共享
  • 通常是 Java 虚拟机中最大的一块内存区域
  • 作用是作为 Java 对象的主要存储区域（通过 new 创建的对象都会使用堆内存）
  • 有垃圾回收机制

4.1 Java 堆可能发生的异常

  • 如果实际所需的堆超过了自动内存管理系统能提供的最大容量，那 Java 虚拟机将会抛出一个 OutOfMemoryError 异常。

4.2 堆内存诊断

  1. jps 工具：查看当前系统中有哪些 Java 进程
  2. jmap 工具：查看堆内存占用情况jmap -head 进程id
  3. jconsole 工具：图形界面，多功能的监测工具，可以连续监测
  • 案例：垃圾回收后，内存占用仍然很高
    • jps 工具定位进程，jmap -head 进程id查看堆使用情况，
    • 可以用 jconsole 工具手动执行 GC
    • 用 jvirsualvm 抓取堆 dump(快照，抓取堆里面有哪些类型的对象及个数等信息)

4.3 字符串常量池 (StringTable)

  • 在 JDK6.0 及之前版本，字符串常量池是放在 Perm Gen 区(也就是方法区)中；
  • 在 JDK7.0 版本，字符串常量池被移到了堆中
  • 字符串手动入池: 调用String.intern()

5.方法区（Method Area）

  • 全局共享
  • 作用是存储 Java 类的结构信息
  • JVMS 不要求该区域实现自动内存管理，但是商用 Java 虚拟机都能够自动管理该区域内存
  • 在 JDK1.8 后，方法区由元空间实现

方法区内存溢出场景：spring、mabatis 等动态加载类的场景使用不当会导致方法区内存溢出

5.1 运行时常量池

  • 全局共享
  • 是方法区的一部分
  • 作用是存储 Java 类文件常量池中的符号信息
  • 可能出现 OutOfMemoryError 异常

5.2 永久代与方法区

  • 在 JDK1.2~6，HotSpot 使用永久代实现方法区
  • 在 JDK1.7，开始移除（符号表被到 Native Heap，字符串常量和类的静态引用被移到 Java Head 中）
  • 在 JDK1.8，永久代被元空间（Metaspace）所替代

6.直接内存

  • 全局共享
  • 并非 JVMS 定义的标准 Java 运行时内存区域, 属于操作系统内存
  • JDK1.4 引入 NIO，目的是避免 Java 堆 和 Native 堆 中来回 复制数据 带来的性能损耗。
  • 能被自动管理，但是在检测手段上可能会由一些简陋
  • 可能出现 OutOfMemoryError 异常
  • 常用于 NIO 操作时，用于数据缓冲区
  • 分配回收成本高，但读写性能高，不受 JVM 内存回收管理

7.可回收对象的判定

  1. 引用计数法：给对象添加一个引用计数器，每当有一个地方引用它时，计数器就+1，当引用失效就-1，任何时候计数器为 0 时就是可回收对象。
  2. 可达性分析：通过一系列名为 GC Roots 的对象作为起始点，从这些根节点开始向下搜索，搜索所走过的路径称为引用链(Reference Chain)，当一个对象到 GC Roots 没有任何引用链相连时，则称该对象是不可达的。

目前主流 Java 虚拟机中并没有选用引用计数法，其中最重要的原因是它很难解决循环引用问题

7.1 Java 语言中的 GC Roots

  • 在虚拟机栈（栈帧中的本地变量表）中的引用的对象。
  • 在方法区中的类静态属性引用的对象。
  • 在方法区中的常量引用的对象。
  • 在本地方法栈中 JNI（即一般说的 Native 方法）的引用对象。

7.2 Java 引用类型

  1. 强引用：Java 中默认声明的就是强引用
    • 垃圾回收器将永远不会回收被「强引用」对象，哪怕内存不足时，JVM 也会直接抛出 OutOfMemoryError，不会去回收。可以赋值为 null 中断强引用。
  2. 软引用（SoftReference）：用来描述一些非必需但仍有用的对象，用 java.lang.ref.SoftReference 类来表示软引用
    • 垃圾回收后，在内存不足时会再次触发垃圾回收，回收「软引用」对象，仍不足，才会抛出内存溢出异常。可以配合引用队列来释放软引用自身。
  3. 弱引用（WeakReference）：用 java.lang.ref.WeakReference 来表示弱引用
    • 垃圾回收器将永远都会回收被「弱引用」对象，无论内存是否足够。可以配合引用队列来释放弱引用自身。
  4. 虚引用（PhantomReference）：最弱的一种引用关系，用 PhantomReference 类来表示
    • 必须配合引用队列使用，主要配合 ByteBuffer 使用，被引用对象回收时，会将虚引用入队，由 Reference Handler 线程调用虚引用相关方法释放直接内存。

8.垃圾回收算法

  1. 标记清除算法（Mark-Sweep）
  2. 标记整理算法(Mark-Compact)
  3. 复制算法（copying）

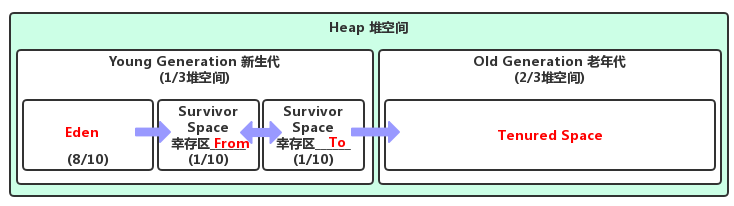

8.1 分代垃圾回收（Java 堆分为新生代和老年代）

  1. 对象首先分配在新生代的Eden区
  2. 新生代空间不足时，触发 Minor GC，Eden 区和 From 幸存区(Survivor)存活的对象使用 coping 复制到 To 幸存区中，存活的年龄+1 并且交换 From 和 To。
  3. Minor GC 会引发 STW(Stop the world)，暂停其他用户的线程，等垃圾回收结束后，用户线程才恢复运行
  4. 当对象寿命超过阈值时，会晋升至老年代，最大寿命 15(4bit)
  5. 当老年代空间不足，会先尝试触发 Minor GC，如果之后空间仍不足，那么触发 Full GC，STW 的时间更长

8.2 相关 JVM 参数

  1. 堆初始大小： -Xms
  2. 堆最大大小： -Xmx 或 -XX:MaxHeapSize=size
  3. 新生代大小： -Xmn 或 (-XX:NewSize=size + -XX:MaxNewSize=size)
  4. 幸存区比例（动态）： -XX:InitialSurvivorRatio=ratio 和 -XX:+UseAdaptiveSizePolicy
  5. 幸存区比例： -XX:SurvivorRatio=ratio
  6. 晋升阈值： -XX:MaxTenuringThreshold=threshold
  7. 晋升详情： -XX:+PrintTenuringDistribution
  8. GC 详情： -XX:+PrintGCDetils -verbose:gc
  9. FullGC 前 MinorGC： -XX:+ScavengeBeforeFullGC

9.垃圾回收器

  1. 串行（开启：-XX:+UseSerialGC=Serial + SerialOld）
    • 单线程
    • 适合堆内存较小，适合个人电脑
  2. 吞吐量优先
    • 多线程
    • 堆内存较大，多核 CPU
    • 让单位时间内，总 STW 的时间最短
  3. 响应时间优先
    • 多线程
    • 堆内存较大，多核 CPU
    • 尽量让单次 STW 的时间最短

9.1 吞吐量优先（并行）回收器

  1. 开启(默认开启)： -XX:+UseParallelGC ~ -XX:+UseParallelOldGC
  2. 动态调整堆大小：-XX:+UseAdaptiveSizePolicy
  3. 目标吞吐量：-XX:GCTimeRatio=ratio
  4. 最大暂停时间的目标值：-XX:MaxGCPauseMillis=ms
  5. 线程数：-XX:ParallelGCThreads=n

9.2 响应时间优先（并发）回收器

可以和用户线程并发执行，工作在老年代

  1. 开启：-XX:+UseConcMarkSweepGC 配合 -XX:UseParNewGC ~ SerialOld
  2. 并行和并发线程数：-XX:ParallelGCThreads=n ~ -XX:ConsGCThreads=threads
  3. 回收时机（内存占比）:-XX:CMSInitiatingOccupancyFraction=percent
  4. 重新标记前对新生代先做垃圾回收：-XX:+CMSScavengeBeforeRemark

9.3 G1（Garbage First）（并发）

  1. G1 回收器 适用场景
    • 同时注重 吞吐量(Throughput)和低延迟(Low latency)，默认暂停目标是 200ms
    • 超大堆内存，会将堆划分为多个大小相等的区域(Region)
    • 整体上是标记+整理算法，两个区域之间是复制算法
  2. 相关 JVM 参数
    • 开启（JDK9 默认）：-XX:+UseG1GC
    • 区域大小：-XX:G1HeapRegionSize=size
    • 最大暂停时间：-XX:MaxGCPauseMillis=time
  3. G1 垃圾回收阶段（三个阶段循环）
    1. Young Collection：新生代 GC（会 STW）
    2. Young Collection + Concurrent Mark：
      • 在 YoungGC 时会进行GC Root的初始标记
      • 老年代占用堆空间比例达到阈值值，进行并发标记(不会 STW)，由下面的 JVM 参数决定
      • -XX:InitiatingHeadOccupancyPercent=percent(默认 45%)
    3. Mixed Collection：会对 Eden、Survivor、Old 进行全面垃圾回收
      • 最终标记(Remark)会 STW
      • 拷贝存活(Evacuation)会 STW
      • 为达到最大暂停时间短的目标，Old 区是优先回收垃圾最多的区域

9.4 Minor GC 和 Full GC

  1. SerialGC
    • 新生代内存不足：Minor GC
    • 老年代内存不足：Full GC
  2. ParallelGC
    • 新生代内存不足：Minor GC
    • 老年代内存不足：Full GC
  3. CMS
    • 新生代内存不足：Minor GC
    • 老年代内存不足：分两种情况（回收速度高于内存产生速度不会触发 Full GC）
  4. G1
    • 新生代内存不足：Minor GC
    • 老年代内存不足：分两种情况（回收速度高于内存产生速度不会触发 Full GC）
  • Minor GC：当 Eden 区满时，触发 Minor GC
  • Full GC： > - System.gc()方法的调用
    • 老年代空间不足
    • 方法区空间不足
    • 通过 Minor GC 后进入老年代的平均大小大于老年代的可用内存
    • 由 Eden 区、From 幸存区 向 To 幸存区 复制时，对象大小大于 To 区可用内存，则把该对象转存到老年代，且老年代的可用内存小于该对象大小

10.垃圾回收调优

  1. 调优领域：内存、锁竞争、CPU 占用、IO
  2. 调优目标：「低延迟」还是「高吞吐量」（高吞吐量:ParallelGC，低延迟:CMS,G1,ZGC）
  3. 最快的 GC 是不发生 GC：查看 Full GC 前后的内存占用（内存数据太多？数据表示太臃肿？内存泄漏？）
  4. 新生代调优：new 操作内存分配廉价、死亡对象回收代价是零、大部分对象用过即死、MinorGC 时间远低于 FullGC

10.1 新生代调优

  1. 理想情况：新生代能容纳所有「并发量*(请求-响应)」的数据
  2. 幸存区大到能够保留「当前活跃对象+需要晋升对象」
  3. 「晋升阈值配置」得当，让长时间存活的对象尽快晋升
    • 调整最大晋升阈值：-XX:MaxTenuringThreshold=threshold
    • 打印晋升详情：-XX:+PrintTenuringDistribution

10.2 老年代调优

以 CMS 为例：

  1. CMS 的老年代内存越大越好（避免浮动垃圾引起的并发失败）
  2. 先尝试不做调优，如果没有 FullGC 那么已经 OK，否则先尝试调优新生代
  3. 观察发生 Full GC 时老年代内存占用，将老年代内存预设调大 1/4~1/3
    • -XX:CMSInitiatingOccupancyPercent=percent

10.3 调优案例

  1. 案例 1：FullGC 和 MinorGC 频繁
    • 可能原因：空间紧张，若业务高峰期时，新生代空间紧张，幸存区的晋升阈值会降低，大量本来生存短对象晋升老年区，进一步触发老年代 FullGC 的频繁发生
    • 解决方法：经过分析，观察堆空间大小，先试着增大新生代内存，同时增大幸存区的空间以及晋升阈值。
  2. 案例 2：请求高峰期发生了 FullGC，单次暂停时间特别长（CMS）
    • 查看日志，看 CMS 哪个阶段暂停时间长（重新标记阶段），解决：打开开关参数 CMSScavengeBeforeRemark
    • 重新标记前对新生代先做垃圾回收：-XX:+CMSScavengeBeforeRemark

10.4 G1 调优最佳实践

  1. 不要设置新生代和老年代的大小
    • G1 收集器在运行的时候会调整新生代和老年代的大小。通过改变代的大小来调整对象晋升的速度以及晋升年龄，从而达到我们为收集器设置的暂停时间目标。设置了新生代大小相当于放弃了 G1 为我们做的自动调优。我们需要做的只是设置整个堆内存的大小，剩下的交给 G1 自己去分配各个代的大小。
  2. 不断调优暂停时间指标
    • 通过 XX:MaxGCPauseMillis=x 可以设置启动应用程序暂停的时间，G1 在运行的时候会根据这个参数选择 CSet 来满足响应时间的设置。一般情况下这个值设置到 100ms 或者 200ms 都是可以的(不同情况下会不一样)，但如果设置成 50ms 就不太合理。暂停时间设置的太短，就会导致出现 G1 跟不上垃圾产生的速度。最终退化成 Full GC。所以对这个参数的调优是一个持续的过程，逐步调整到最佳状态。
  3. 关注 Evacuation Failure
    • Evacuation Failure 类似于 CMS 里面的晋升失败，堆空间的垃圾太多导致无法完成 Region 之间的拷贝，于是不得不退化成 Full GC 来做一次全局范围内的垃圾收集。
END .
