ElasticStack（二）ElasticSearch分布式特性与 Search机制

Nov 17, 2018 · 4 分钟阅读 · ElasticSearch Kibana ElasticStack LogStash ·

1. ElasticSearch 的分布式特性

1.1 分布式介绍

ES支持集群模式，即一个分布式系统。其好处主要有以下 2 个:
1. 可增大系统容量。比如：内存、磁盘的增加使得ES能够支持PB级别的数据；
2. 提高了系统可用性。即使一部分节点停止服务，集群依然可以正常对外服务。
ES集群由多个ES实例构成。 + 不同集群通过集群名字来区分，通过配置文件elasticsearch.yml中的cluster.name可以修改，默认为elasticsearch + 每个ES实例的本质，其实是一个JVM进程，且有自己的名字，通过配置文件中的node.name可以修改。

1.2 构建 ES 集群

# 创建一个本地化集群my_cluster
bin/elasticsearch -Epath.data=node1 -Ecluster.name=my_cluster -Enode.name=node1 -d
bin/elasticsearch -Ehttp.port=8200 -Epath.data=node2 -Ecluster.name=my_cluster -Enode.name=node2 -d
bin/elasticsearch -Ehttp.port=7200 -Epath.data=node3 -Ecluster.name=my_cluster -Enode.name=node3 -d

可以通过 cerebro 插件可以看到，集群my_cluster中存在三个节点，分别为：node1、node2、node3

Cluster State：ES 集群相关的数据，主要记录如下信息：
- 节点信息：如节点名称、连接地址等
- 索引信息：如索引名称、配置等
Master Node：主节点，可修改cluster state的节点。一个集群只能有一个。
- cluster state存储于每个节点上，master维护最新版本并向其他从节点同步。
- master 节点是通过集群中所有节点选举产生的，可被选举的节点称为**master-eligible节点**
- 通过配置node.master:true设置节点为可被选举节点(默认为 true)
Cordinating Node：处理请求的节点。是所有节点的默认角色，且不能取消。
- 路由请求到正确的节点处理，如：创建索引的请求到 master 节点。
Data Node：存储数据的节点，默认节点都是data类型。配置node.data:true。

1.3 副本与分片

提高系统可用性：
1. 服务可用性：集群
2. 数据可用性：副本(Replication)
增大系统容量：分片(Shard)
分片是ES能支持PB级别数据的基石：可在创建索引时指定
1. 分片存储部分数据，可以分布于任意节点；
2. 分片数在索引创建时指定，且后续不能更改，默认为 5 个；
3. 有主分片和副本分片之分，以实现数据的高可用；
4. 副本分片由主分片同步数据，可以有多个，从而提高数据吞吐量。
分片数的设定很重要，需要提前规划好
- 过小会导致后续无法通过增加节点实现水平扩容
- 过大会导致一个节点分片过多，造成资源浪费，同时会影响查询性能

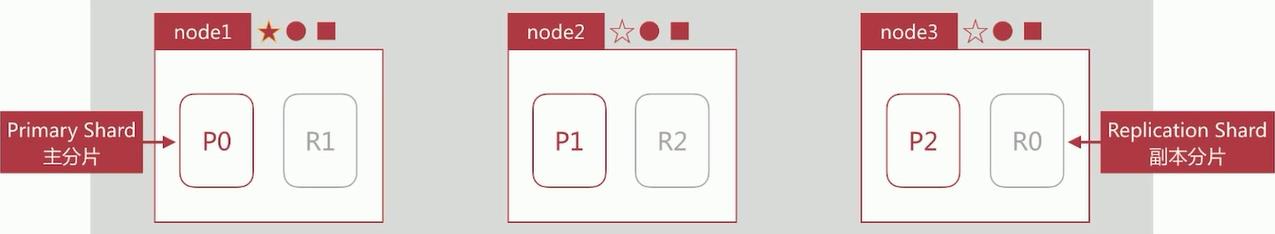

例如：在 3 个节点的集群中配置索引指定 3 个分片和 1 个副本（index.number_of_shards:3, index.number_of_replicas:1），分布如下：
怎样增加节点或副本提高索引的吞吐量
- 同时增加新的节点和加新的副本，这样把新的副本放在新的节点上，进行索引数据读取的时候，并且读取，就会提升索引数据读取的吞吐量。

1.4 ES 集群状态与故障转移

ES 的**健康状态(Cluster Health)**分为三种：
1. Greed，绿色。表示所有主分片和副本分片都正常分配；
2. Yellow，黄色。表示所有主分片都正常分配，但有副本分片未分配；
3. Red，红色。表示有主分片未分配。
可通过GET _cluster/health查看集群状态
- 返回集群名称，集群状态，节点数，活跃分片数等信息。
- 如果此时磁盘空间不够，name 在创建新的索引的时候，主副分片都不会再分配，此时的集群状态会直接飙红，但此时依然可以访问集群和索引，也可以正常进行搜索。
- 所以：ES 的集群状态为红色，不一定就不能正常服务。

故障转移 Failover
1. 当其余节点发现定时 ping 主节点 master 无响应的时候，集群状态转为 Red。此时会发起 master 选举。
2. 新 master 节点发现若有主分片未分配，会将副本分片提升为主分片，此时集群状态转为 Yellow。
3. 新 master 节点会将提升后的主分片生成新的副本，此时集群状态转为 Green。整个故障转移过程结束。

1.5 文档分布式存储

通过文档到分片的映射算法，使文档均匀分布到所有分片上，以充分利用资源。

文档对应分片计算公式：shard = hash(routing)%number_of_primary_shards
- hash保证数据均匀分布在分片中
- routing作为关键参数，默认为文档 ID，也可自行指定
- number_of_primary_shards为主分片数
主分片数一旦设定，不能更改：为了保证文档对应的分片不会发生改变。

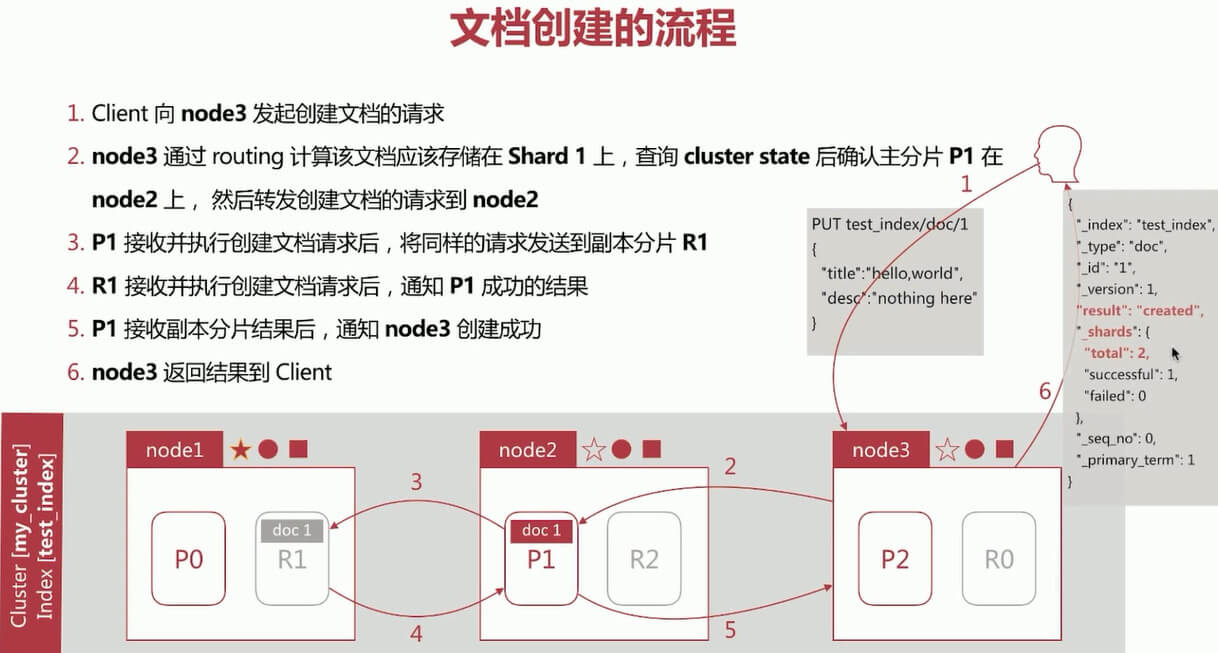

文档创建流程:

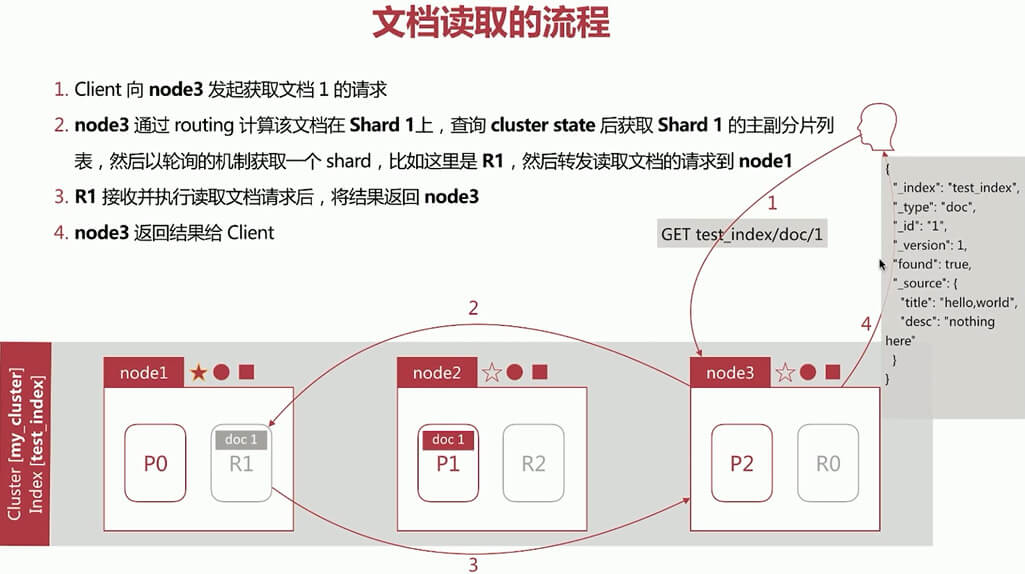

文档读取流程

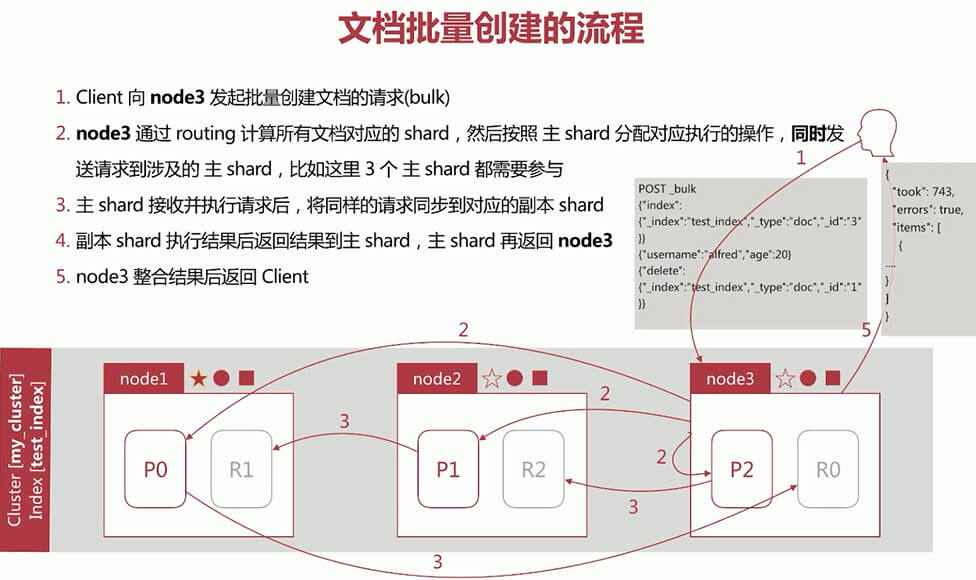

文档批量创建流程

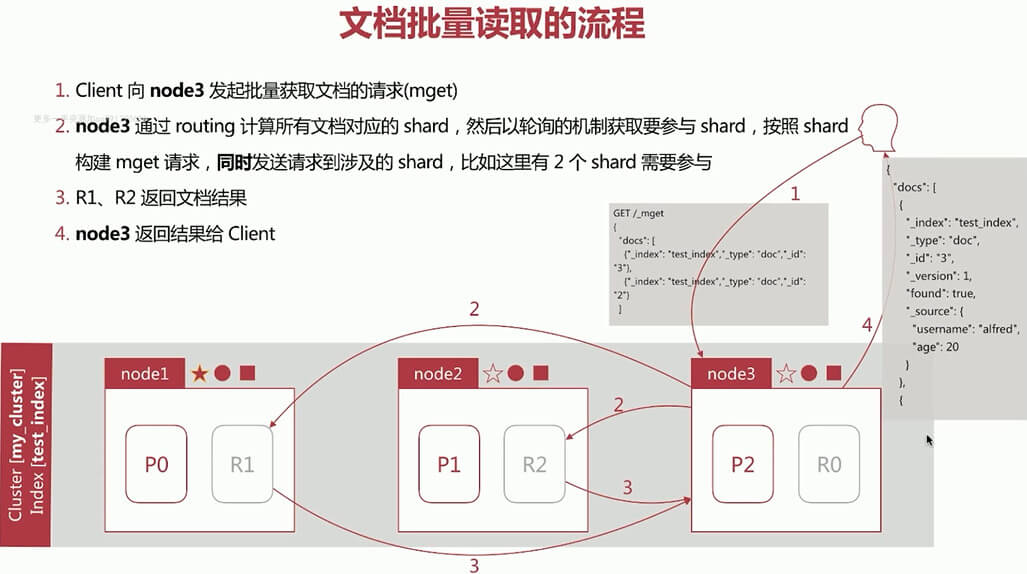

文档批量读取流程

1.6 脑裂问题

在分布式系统中一个经典的网络问题
- 当一个集群在运行时，作为master节点的node1的网络突然出现问题，无法和其他节点通信，出现网络隔离情况。那么node1自己会组成一个单节点集群，并更新cluster state；同时作为data节点的node2和node3因为无法和node1通信，则通过选举产生了一个新的master节点node2，也更新了cluster state。那么当node1的网络通信恢复之后，集群无法选择正确的master。
解决方案也很简单：
- 仅在可选举的master-eligible节点数>=quorum的时候才进行master选举。
- quorum(至少为2)=master-eligible数量/2 + 1。
- 通过discovery.zen.minimum_master_nodes为quorum即可避免脑裂。

1.7 Shards 分片详解

倒排索引一旦生成，不能更改。
- 优点：
  1. 不用考虑并发写文件的问题，杜绝了锁机制带来的性能问题
  2. 文件不在更改，则可以利用文件系统缓存，只需载入一次，只要内存足够，直接从内存中读取该文件，性能高；
  3. 利于生成缓存数据(且不需更改)；
  4. 利于对文件进行压缩存储，节省磁盘和内存存储空间。
- 缺点：在写入新的文档时，必须重构倒排索引文件，然后替换掉老倒排索引文件后，新文档才能被检索到，导致实时性差。
解决文档搜索的实时性问题的方案：
- 新文档直接生成新待排索引文件，查询时同时查询所有倒排索引文件，然后做结果的汇总即可，从而提升了实时性。
Segment
- Lucene就采用了上述方案，构建的单个倒排索引称为Segment，多个Segment合在一起称为Index(Lucene中的Index)。在ES中的一个shard分片，对应一个Lucene中的Index。且Lucene有一个专门记录所有Segment信息的文件叫做Commit Point。
- Segment写入磁盘的过程依然很耗时，可以借助文件系统缓存的特性。「先将Segment在内存中创建并开放查询，来进一步提升实时性」，这个过程在ES中被称为：refresh。
- 在refresh之前，文档会先存储到一个缓冲队列buffer中，refresh发生时，将buffer中的所有文档清空，并生成Segment。
- ES默认每1s执行一次refresh操作，因此实时性提升到了1s。这也是ES被称为近实时的原因（Near Real Time）。
translog文件
- translog机制：当文档写入buffer时，同时会将该操作写入到translog中，这个文件会即时将数据写入磁盘，在 6.0 版本之后默认每个要求都必须落盘，这个操作叫做fsync操作。这个时间也是可以通过配置：index.translog.*进行修改的。比如每五秒进行一次fdync操作，那么风险就是丢失这5s内的数据。
文档搜索实时性——flush(十分重要)
- flush的功能，就是：将内存中的Segment写入磁盘，主要做如下工作：
  1. 将translog写入磁盘；
  2. 将index bufffer清空，其中的文档生成一个新的Segment，相当于触发一次refresh；
  3. 更新Commit Point文件并写入磁盘；
  4. 执行fsync落盘操作，将内存中的Segment写入磁盘；
  5. 删除旧的translog文件。
refresh与flush的发生时机
- refresh：发生时机主要有以下几种情况：
  1. 间隔时间达到。
    - 通过index.settings.refresh_interval设置，默认为1s。
  2. index.buffer占满时。
    - 通过indices.memory.index_buffer_size设置，默认JVM heap的10%，且所有shard共享。
  3. flush发生时。会触发一次refresh。
- flush：发生时机主要有以下几种情况：
  1. 间隔时间达到。
    - 5.x 版本之前，通过index.translog.flush_threshold_period设置，默认 30min。
    - 5.x 版本之后，ES 强制每 30min 执行一次 flush，不能再进行更改。
  2. translog占满时。
    - 通过index.translog.flush_threshold_size设置，默认512m。且每个Index有自己的translog。
删除和更新文档：
- 删除：
  - Segment一旦生成，就不能更改，删除的时候，Lucene专门维护一个.del文件，记录所有已删除的文档。
  - .del文件上记录的是文档在Lucene中的ID，在查询结果返回之前，会过滤掉.del文件中的所有文档。
- 更新：
  - 先删除老文档，再创建新文档，两个文档的ID在Lucene中的ID不同，但是在ElasticSearch中ID相同。
Segment Merging(合并)
1. 随着Segment的增多，由于每次查询的Segment数量也增多，导致查询速度变慢；
2. ES会定时在后台进行Segment merge的操作，减少Segment数量；
3. 通过force_merge api可以手动强制做Segment的合并操作。

2. ElasticSearch 的集群优化

2.1 生产环境部署

遵照官方建议设置所有系统参数。
- 在 ES 的配置文件中 elasticsearch.yml 中，尽量只写必备的参数，其他可通过 api 进行动态设置，随着 ES 版本的不断升级，很多网上流传的参数，现在已经不再适用，所以不要胡乱复制。
- 建议设置的基本参数有：
  1. cluster.name
  2. node.name
  3. node.master/node.data/node.ingest
  4. network.host: 建议显示指定为服务器的内网ip，切勿直接指定0.0.0.0，很容易直接从外部被修改ES数据。
  5. discovery.zen.ping.unicast.hosts: 设置集群其他节点地址，一般设置选举节点即可
  6. discovery.zen.minimum_master_nodes: 一般设置为2，有3个即可。
  7. path.data/path.log
  8. 除上述参数外，再根据需要增加其他的静态配置参数，如：refresh优化参数，indices.memory.index_buffer_size。
- 动态设定的参数有 transient(短暂的)和 persistent(持续的)两种，前者在集群重启后会丢失，后者在集群重启后依然# 生效。二者都覆盖了 yml 中的配置，举例：

# 使用transient和persistent动态设置ES集群参数
PUT /_cluster/Settings
{
 "persistent":{    # 永久
  "discovery.zen.minimum_master_nodes:2
 },
 "transient":{   # 临时
  "indices.store.throttle.max_bytes_per_sec":"50mb"
 }
}

关于 JVM 内存设定
- 每个节点尽量不要超多31GB。
- 预留一半内存给操作系统，用来做文件缓存。ES 的具体内存大小根据 node 要存储的数据量来估算，为了保证性能
  - 搜索类项目中：内存：数据量 ===> 1：16；
  - 日志类项目中：内存：数据量 ===> 1：48/96。

假设现有数据1TB，3个node，1个副本，那么：
每个node存储(1+1)*1024 / 3 = 666GB,即700GB左右，做20%预留空间，每个node约存850GB数据。
此时：
如果是搜索类项目，每个node内存约为850/16=53GB，已经超过31GB最大限制；
而：31*16 = 496，意味着每个node最大只能存496GB的数据，则：2024/496=4.08...即至少需要5个节点。
如果是日志类项目，每个node最大能存:31*48=1488GB,则：2024/1488=1.36...，则三个节点已经够了。

2.2 写性能优化

在写上面的优化，主要是增大写的吞吐量——EPS(Event Per Second)

优化方案：
1. Client：多线程写，批量写bulk；
2. ES：在高质量数据建模的前提下，主要在refresh、translig和flush之间做文章。

降低refresh写入内存的频率：
1. 增大refresh_interval，降低实时性，增大每次refresh处理的文件数，默认 1s。可以设为-1s，禁止自动refresh。
2. 增大index buffer大小，参数为：indices.memory.index_buffer_size。此为静态参数，需设定在elasticsea.yml中，默认10%
降低 translog 写入磁盘频率，同时会降低容灾能力：
1. index.translog.durability：设为async；
2. index.translog.sync_interval。设置需要的大小如：120s => 每 120s 才写一次磁盘。
3. index.translog.flush_threshold_size。默认 512m。即当translog大小超过此值，会触发一次flush，可以调大避免flush过早触发。
在flush方面，从 6.x 开始，ES 固定每 30min 执行一次，所以优化点不多，一般都是 ES 自动完成。
其他：
1. 将副本数设置为 0，在文档全部写完之后再加副本；
2. 合理设计shard数，保证shard均匀地分布在所有node上，充分利用node资源：
  - index.routing.allocation.total_shards_per_node：限定每个索引在每个node上可分配的主副分片数，
  - 如：有5个node，某索引有10个主分片，1个副本(10个副分片)，则：20/5=45,但是实际要设置为5，预防某个node下线后分片迁移失败。

写性能优化，主要还是 index 级别的设置优化。一般在 refresh、translog、flush 三个方面进行优化；

2.3 读性能优化

主要受以下几方面影响：
1. 数据模型是否符合业务模型？
2. 数据规模是否过大？
3. 索引配置是否优化？
4. 查询运距是否优化？

高质量的数据建模
1. 将需通过cripte脚本动态计算的值，提前计算好作为字段存入文档中；
2. 尽量使数据模型贴近业务模型
根据不同数据规模设定不同的SLA(服务等级协议)，万级数据和千万级数据和亿万级数据性能上肯定有差异；
索引配置优化
1. 根据数据规模设置合理的分片数，可通过测试得到最适合的分片数；
2. 分片数并不是越多越好
查询语句优化
1. 尽量使用Filter上下文，减少算分场景(Filter有缓存机制，能极大地提升查询性能)；
2. 尽量不用cript进行字段计算或算分排序等；
3. 结合profile、explain API分析慢查询语句的症结所在，再去优化数据模型。

2.4 其他优化点

如何设定shard数？
- ES的性能基本是线性扩展的，因此，只需测出一个shard的性能指标，然后根据实际的性能需求就可算出所需的shard数。
- 测试一个shard的流程如下：
  1. 搭建与生产环境相同配置的单节点集群；
  2. 设定一个单分片0副本的索引；
  3. 写入实际生产数据进行测试，获取（写性能指标）；
  4. 针对数据进行查询操作，获取（读性能指标）。
压力测试工具，可以采用ES自带的esrally，从经验上讲：
- 如果是搜索引擎场景，单shard大小不超过15GB；
- 如果是日志分析场景，单shard大小不超过50GB；
- 估算索引的总数据大小，除以上述单shard大小，也可得到经验上的分片数。

2.5 ES 集群监控

使用官方免费插件X-pack。

安装与启动：

# X-pack的安装
cd ~/elasticsearch-6.1.1
bin/elasticsearch-plugin install x-pack
#
cd ~/kibana-6.1.1
bin/kibana-plugin indtall x-pack

之后重启ES集群即可。在kibana的界面可以看到新增了工具，使用Monitoring进行集群监控。

3. ElasticSearch 中 Search 的运行机制

Search执行的时候，实际分为两个步骤执行：
1. Query阶段：搜索
2. Fetch阶段：获取

3.1 Query—Then—Fetch：

若集群my_cluster中存在三个节点 node1、node2、node3，其中master为 node1，其余的为data节点。

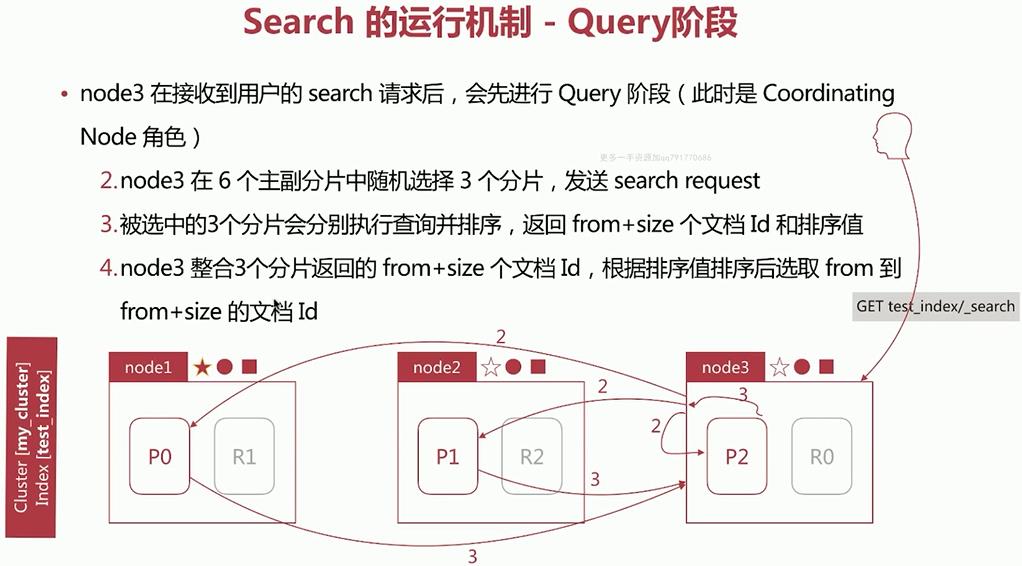

Query阶段:

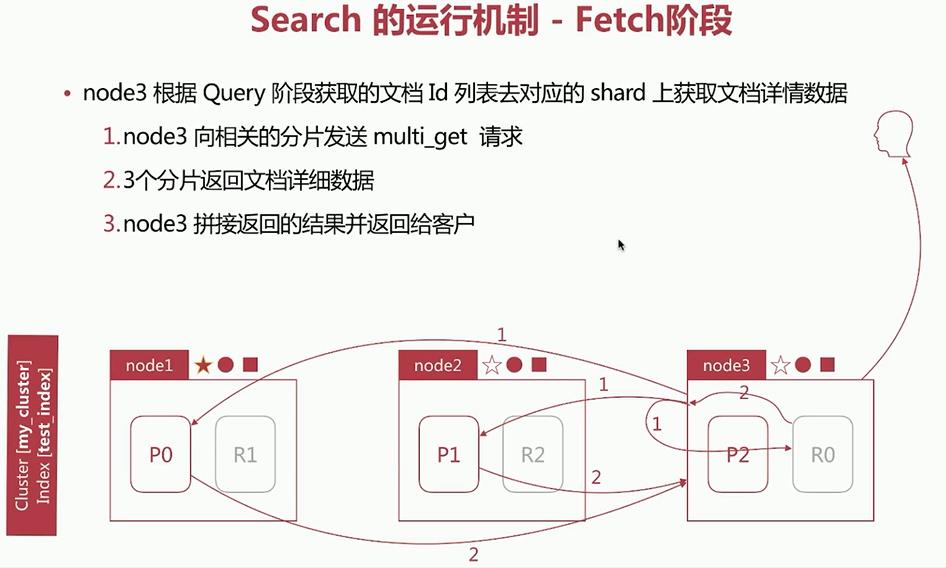

Fetch阶段:

3.2 相关性算分：

相关性算分在shard和shard之间是相互独立的。也就意味着：同一个单词term在不同的shard上的TDF等值也可能是不同的。得分与shard有关。当文档数量不多时，会导致相关性算分严重不准的情况发生。

解决方案：
1. 设置分片数为1个，从根本上排除问题。（此方案只适用于百万/少千万级的少量数据）
2. 使用DFS Query-then-Fetch查询方式。
DFS Query-then-Fecth：
- 在拿到所有文档后，再重新进行完整的计算一次相关性得分，耗费更多的 CPU 和内存，执行性能也较低。所以也不推荐。

# 使用DLS Query-then-Fetch进行查询：
GET my_index/_search？search_type=dfs_query_then_fetch
{
 "query":{
  "match":{
   ...
  }
 }
}

3.3 排序相关：

默认采用相关性算分结果进行排序。可通过sort参数自定义排序规则，如：

# 使用sort关键词进行排序
GET my_index/_search
{
 "sort":{    # 关键词
  "birth":"desc"
 }
}
# 或使用数组形式定义多字段排序规则
GET my_index/_search
{
 "sort":[    # 使用数组
  {
   "birth":{
    "order":"asc"
   }
  },
  {
   "age":{
    "order":"desc"
   }
  }
 ]
}

直接按数字/日期排序，如上例中birth
按字符串进行排序：字符串排序较特殊，因为在ES中有keyword和text两种：

# 直接对text类型进行排序
GET my_index/_search
{
 "sort":{
  "username":"desc"    # 针对username字段进行倒序排序
 }
}
#
# 针对keyword进行排序
GET my_index/_search
{
 "sort":{
  "username.keyword":"desc"    # 针对username的子类型keyword类型进行倒叙排序
 }
}

3.3.1 关于 fielddata 和 docvalues:

排序的实质是对字段的原始内容排序的过程，此过程中倒排索引无法发挥作用，需要用到正排索引。即：通过文档ID和字段得到原始内容。

ES 提供 2 中实现方式：
- Fielddata。默认禁用。
- DocValues。默认启用，除了 text 类型。

对比	Fielddata	DocValues
创建时机	搜索时即时创建	创建索引时创建，和倒排索引创建时间一致
创建位置	JVM Heap	磁盘
优点	不占用额外磁盘空间	不占用 Heap 内存
缺点	文档较多时，同时创建会花费过多时间，占用过多 Heap 内存	减慢索引的速度，占用额外的磁盘空间

3.3.2 Fielddata 的开启:

Fielddata默认关闭，可通过如下 api 进行开启，且在后续使用时随时可以开启/关闭：

使用场景：一般在对分词做聚合分析的时候开启。

# 开启字段的fielddata设置
PUT my_index/_mapping/doc
{
 "properties":{
  "username":{
   "type":"text",
   "fielddata":true    # 关键词
  }
 }
}

3.3.3 Docvalues 的关闭

Docvalues默认开启，可在创建索引时关闭，且之后不能再打开，要打开只能做 reindex 操作。

使用场景：当明确知道，不会使用这个字段排序或者不做聚合分析的时候，可关闭 doc_values，减少磁盘空间的占用。

# 关闭字段的docvalues设置
PUT my_index
{
 "mappings":{
  "doc":{
   "properties":{
    "username":{
     "type":"keyword",
     "doc_values":false    # 关键词
    }
   }
  }
 }
}

3.4 分页与遍历

ES 提供了三种方式来解决分页和遍历的问题： from/size，scroll，search_after。

3.4.1 from/size

from：指明开始位置；
size：指明获取总数

# 使用from——size
GET my_index/_search
{
 "from":1,    # 从第2个开始搜索
 "size":2     # 获取2个长度
}

经典问题：深度分页。
- 问题：如何在数据分片存储的情况下，获取前 1000 个文档？
- 答案：
  - 先从每个分片上获取前 1000 个文档，然后由处理节点聚合所有分片的结果之后，再排序获取前 1000 个文档。
  - 此时页数越深，处理的文档就越多，占用的内存就越大，耗时就越长。这就是深度分页问题。
  - 为了尽量避免深度分页为题，ES 通过设定index.max_result_window限定最多到 10000 条数据。
在设计分页系统时，有一个分页数十分重要：
- total_page=(total + page_size -1) / page_size
- 总分页数= (文档总数+认为设定的文档大小-1) / 人为设定的文档大小
- 但是在搜索引擎中的意义并不大，因为如果排在前面的结果都不能让用户满意，那么越往后，越不能让用户满意。

3.4.2 scroll

遍历文档集的API，以快照的方式来避免深度分页问题。
1. 不能用来做实时搜索，因为数据不是实时的；
2. 尽量不用复杂的sort条件，使用_doc最高效；
3. 使用比较复杂。
步骤：
1. 发起一个scroll search，会返回后续会用到的_scroll_id
2. 调用scroll search的api，获取文档集合，不断迭代至返回hits数组为空时停止
3. 之后不断返回新的_scroll_id，使用新的_scroll_id进行查询，直到返回数组为空。
4. 当不断的进行迭代，会产生很多scroll，导致大量内存被占用，可以通过clear api进行删除

# 发起一个scroll search
GET my_index/_search?scroll=5m # 该快照的有效时间为5min
{
 "size"1    # 指明每次scroll返回的文档数
}
#
# 调用scroll search 的api，获取文档集合
POST _search/scroll
{
 "scroll":"5m",    # 指明有效时间
 "scroll_id":"xxxxxx"    # 上一步返回的_scroll_id
}
#
# 使用clear api对scroll进行删除
DELETE /_search/scroll
{
 "scroll_id":[
   "xxxxxx",    # _scroll_id
   "xxxxxx",    # _scroll_id
   ......
 ]
}
#
# 删除所有的scroll
DELETE /_search/scroll/_all

3.4.3 search_after

避免深度分页的性能问题，提供实时的下一页文档获取功能。

缺点：不能使用 from 参数，即：不能指定页数。且只能下一页，不能上一页。
使用步骤：
1. 第一步：正常搜索，但是要指定 sort 值，并保证值唯一：
2. 第二步：使用上一步最后一个文档的 sort 值进行查询：

# 第一步，正常搜索
GET my_index/_search
{
 "size":1,
 "sort":{
  "age":"desc",
  "_id":"desc"
 }
}
#
# 第二步，使用sort值进行查询
GET my_index/_search
{
 "size":1,
 "search_after":[28,"2"],# 28,"2"，是上一次搜索返回的sort值
 "sort":{
  "age":"desc",
  "_id":"desc"
 }
}

3.4.4 如何避免深度分页问题:

这个问题目前连 google 都没能解决，所以只能最大程度避免，通过唯一排序值定位每次要处理的文档数都控制在 size 内：

应用场景：
1. from/size:需实时获取顶部的部分文档，且需自由翻页（实时）；
2. scroll:需全部文档，如：导出所有数据的功能（非实时）；
3. search_after:需全部文档，不需自由翻页（实时）。
